Effektivwert-Messverstärker VM221 – VM223

109,00  exkl. MwSt. zzgl. Versandkosten

mit Grenzwertschalter, echte Effektivwertmessung, Messung auch nicht sinusförmiger Signale, weiter Eingangsfrequenzbereich 6Hz…1kHz, Weitspannungsversorgung 19Vdc…255Vac

Artikelnummer: n.a. Kategorie:
Auswahl zurücksetzen

Beschreibung

  • mit Grenzwertschalter
  • echte Effektivwertmessung
  • Messung auch nicht sinusförmiger Signale
  • weiter Eingangsfrequenzbereich 6Hz…1kHz
  • Weitspannungsversorgung 19Vdc…255Vac
  • Normschienenmontage TS35

Mit den Effektivwert-Messverstärkern VM221-VM223 werden Wechselströme (z.B. von Stromwandlern) oder Wechselspannungen als echte Effektivwerte erfasst und in Normsignale von 0-10V oder 0/4-20mA umgewandelt. Die DC-Anteile der Eingangssignale gehen in die Messung mit ein. Aufgrund ihres großen Eingangsfrequenzbereiches eignen sich die Geräte besonders zur Messung an Wechselstromstellern, frequenzgeregelten Antrieben u.ä.. Die Geräte verfügen über einen Grenzwertschalter mit potentialfreiem Umschaltkontakt, so dass Effektivwerte auch direkt überwacht werden können.

Datenblatt – Effektivwert-Messverstärker VM221 – VM223

Effektivwert-Messverstärker VM221 – VM223 – Technische Daten

Versorgungsspannung DC 19…255Vdc
Versorgungsspannung AC 24…255V / 48…62Hz
Leistungsaufnahme 1W…2,5VA
Umgebungstemperatur 0…50°C
Anschlüsse Schraubklemmen 2,5mm²
Gehäusematerial Isolierstoff grau
Gehäusebefestigung Schnappbefestigung für TS35
Gehäusemaße siehe Zeichnung
Gewicht 110g
Eingangsdaten VM22_-1 VM22_-5 VM22_-10
Eingang 1Aac 5Aac 10Vac
Überlastbarkeit 5Aac 25Aac 50Vac
Max. Überlastzeit 30s 30s
Eingangswiderstand 0,5Ω 0,011Ω 100kΩ
Eingangsfrequenz 6Hz…1kHz 6Hz…1kHz 6Hz…1kHz
Oberwellenmessung bis max. 20kHz 20kHz 20kHz
Crest-Faktor (US / UEFF) ≤ 5 ≤ 5 ≤ 5
Temperaturdrift 50ppm/K 200ppm/K 20ppm/K
Ausgangsdaten
Ausgang VM221 0…+10V / max. 20mA
Ausgang VM222 + VM223 / Bürde 0(4)…20mA / max. 500Ω
Einschwingzeit / Restwelligkeit 600ms / 25mV (bei 6Hz)
Messfehler bei Crest-Faktor <2,5 1%
Messfehler bei Crest-Faktor >2,5 5%
Grenzwertschalter
Schaltschwelle 0…100%
Schalthysterese 5% vom Endwert
Umschaltkontakt 250Vac/3A oder 24Vdc/1,5A
Schaltverzögerung 30 ms
MTBF 221 Jahre gemäß EN 61709 (SN 29500) *
MTTFd 442 Jahre gemäß EN 61709 (SN 29500) *

* Voraussetzungen: Ortsfester Betrieb in gepflegten Räumen,
mittlere Umgebungstemperatur 40 °C, keine Belüftung, Dauerbetrieb

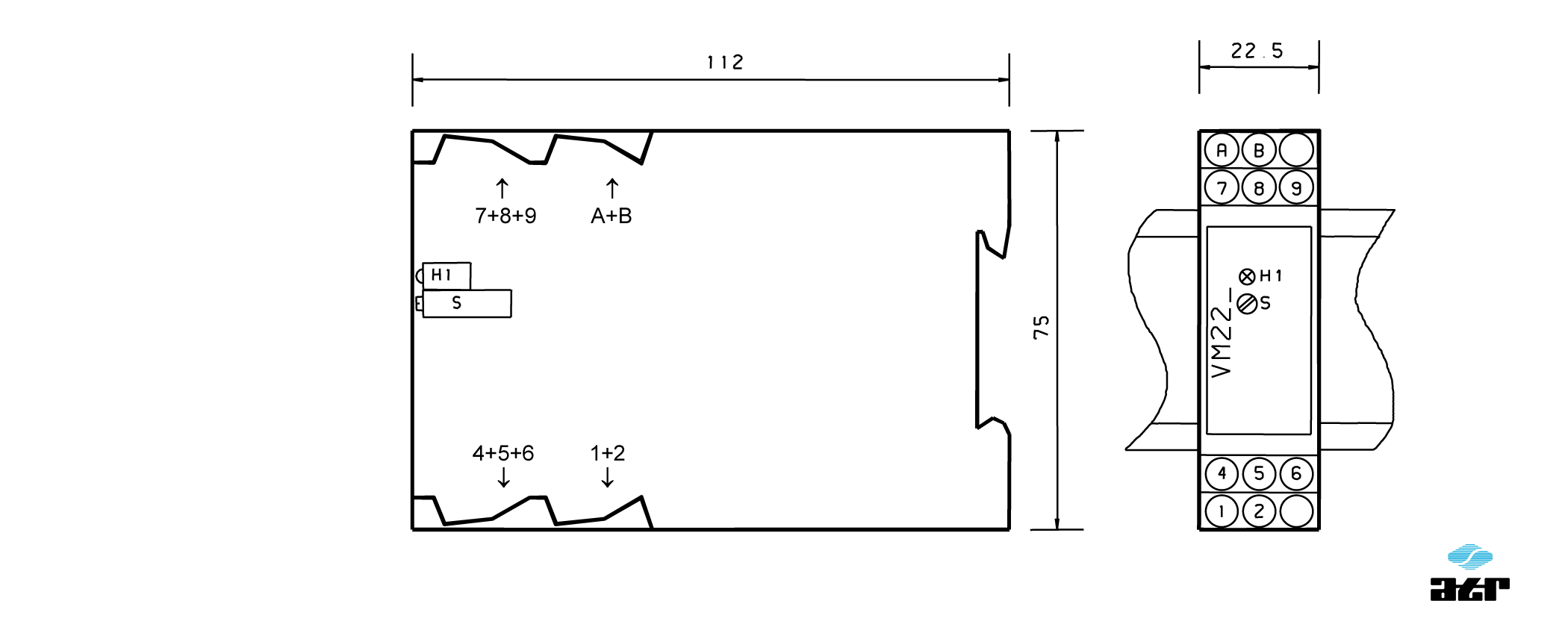

Gehäusemaße

Gehäusemaße: ATR Messverstärker VM221-VM223

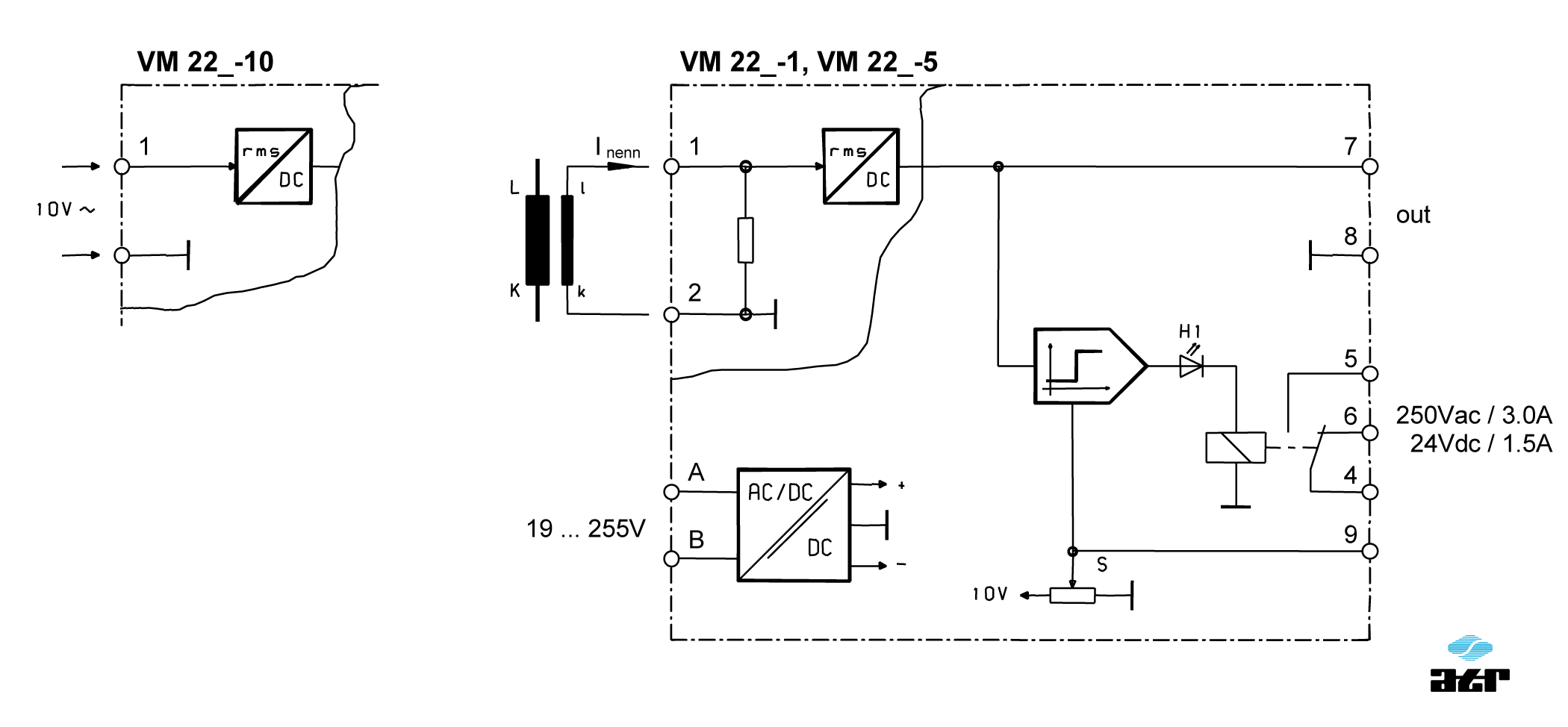

Anschlussplan

Anschlussplan: ATR Messverstärker VM221-VM223

Effektivwert-Messverstärker VM221 – VM223 – Technische Daten

Typenübersicht Eingang (AC) Ausgang (DC) Hilfsenergie
VM 221-1 0…1A 0…10V 19Vdc…255Vac
VM 222-1 0…1A 0…20mA 19Vdc…255Vac
VM 223-1 0…1A 4…20mA 19Vdc…255Vac
VM 221-5 0…5A 0…10V 19Vdc…255Vac
VM 222-5 0…5A 0…20mA 19Vdc…255Vac
VM 223-5 0…5A 4…20mA 19Vdc…255Vac
VM 221-10 0…10V 0…10V 19Vdc…255Vac
VM 222-10 0…10V 0…20mA 19Vdc…255Vac
VM 223-10 0…10V 4…20mA 19Vdc…255Vac

* Voraussetzungen: Ortsfester Betrieb in gepflegten Räumen,
mittlere Umgebungstemperatur 40 °C, keine Belüftung, Dauerbetrieb

Zusätzliche Information

Gewicht 0.11 kg
Eingang (AC)

0…1A, 0…5A, 0…10V

Ausgang (DC)

0…10V, 0…20mA, 4…20mA
