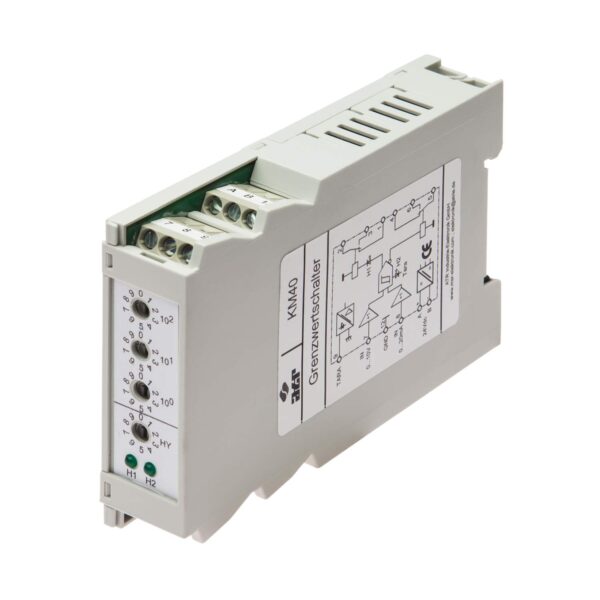

Grenzwertschalter mit Tarierung KM40

101,00  exkl. MwSt. zzgl. Versandkosten

zwei Messbereiche, 0…10V und 0/4…20mA, mit Tarierfunktion, Grenzwertabgleich mit 3 Dekadenschaltern, hoch präzise, 3-Wege-Trennung, invertierender und nicht invertierender Wechsler

Artikelnummer: KM40 Kategorie:

Beschreibung

  • zwei Messbereiche, 0…10V und 0/4…20mA
  • mit Tarierfunktion
  • Grenzwertabgleich mit 3 Dekadenschaltern
  • hoch präzise
  • 3-Wege-Trennung
  • invertierender und nicht invertierender Wechsler
  • Versorgungsspannung 24Vdc
  • Normschienenmontage TS35

Der Grenzwertschalter KM40 ist für die Überwachung von Normsignalen ausgelegt. Grenzwert und Hysterese sind mit frontseitigen Dekadenschaltern einstellbar. Es wird keine externe Referenz benötigt, da der Schaltpunkt direkt an den Dekadenschaltern ablesbar ist. Messbereich und Schaltverzögerung können über leicht zu bedienende Dipschalter gewählt werden.

Datenblatt – Grenzwertschalter mit Tarierung KM40

Grenzwertschalter mit Tarierung KM40 – Technische Daten

Versorgungsspannung (UB) 20…30Vdc / Welligkeit < 5%
Leistungsaufnahme 1,5W
Messbereich Eingang Dip-Schalter S5-1 RIN zulässiger Eingang Überlast
0…+10V 7 off * 50kΩ < 12V ** max. 30V **
0/4…20mA 8 on 100Ω max. 40mA max. 40mA
Grenzwertvorgabe (S1-S3) 0,1 – 99,9%
Hystereseeinstellung (S4) 2 – 45% vom Schaltpunkt
Steuereingang (Klemme 9) 15…30Vdc / 6…13mA
Triggerzeit (Klemme 9) min. 100ms
TaraMIN ≥100mV
Relaisausgänge 250Vac, max. 3A / 24Vdc, max. 1,5A
Ein- / Ausschaltverzögerung (S5-3) 20ms/20ms* oder 500ms/500ms
Schaltverhalten nicht invertierend + invertierend
Genauigkeit 0,1%
Temperaturdrift 0,001%/K
Umgebungstemperatur 0…50°C
Anschlüsse Schraubklemmen 2,5mm2
Gehäusematerial Isolierstoff grau
Gehäusebefestigung Schnappbefestigung für TS35
Gehäusemaße siehe Zeichnung
Gewicht 120g
MTBF 101 Jahre gemäß EN 61709 (SN 29500) ***
MTTFd 202 Jahre gemäß EN 61709 (SN 29500) ***

* Auslieferzustand
** Achtung: Bei Eingangsspannungen >12V ist die Funktion nicht definiert !
*** Voraussetzungen: Ortsfester Betrieb in gepflegten Räumen,mittlere Umgebungstemperatur 40 °C, keine Belüftung, Dauerbetrieb

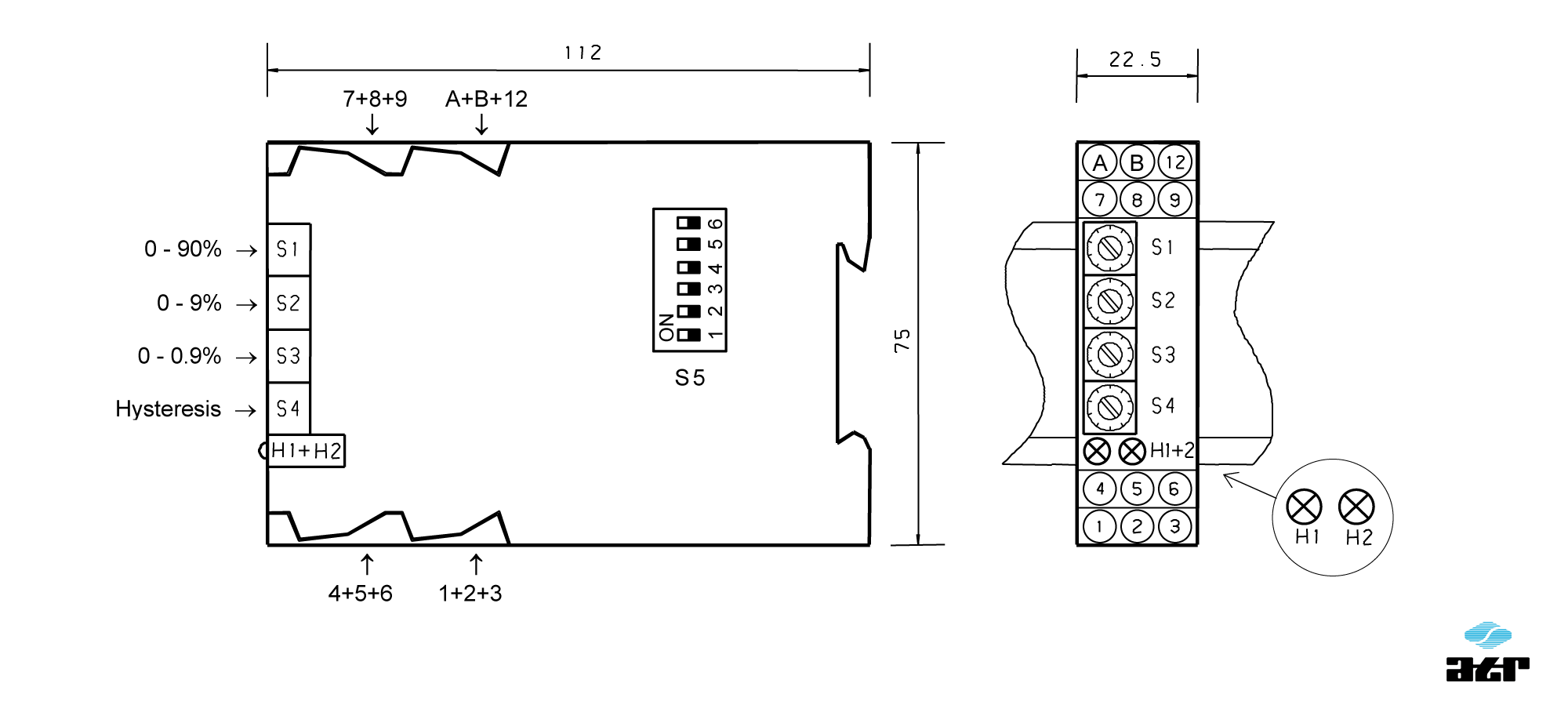

Gehäusemaße

Gehäusemaße: ATR Grenzwertschalter KM40

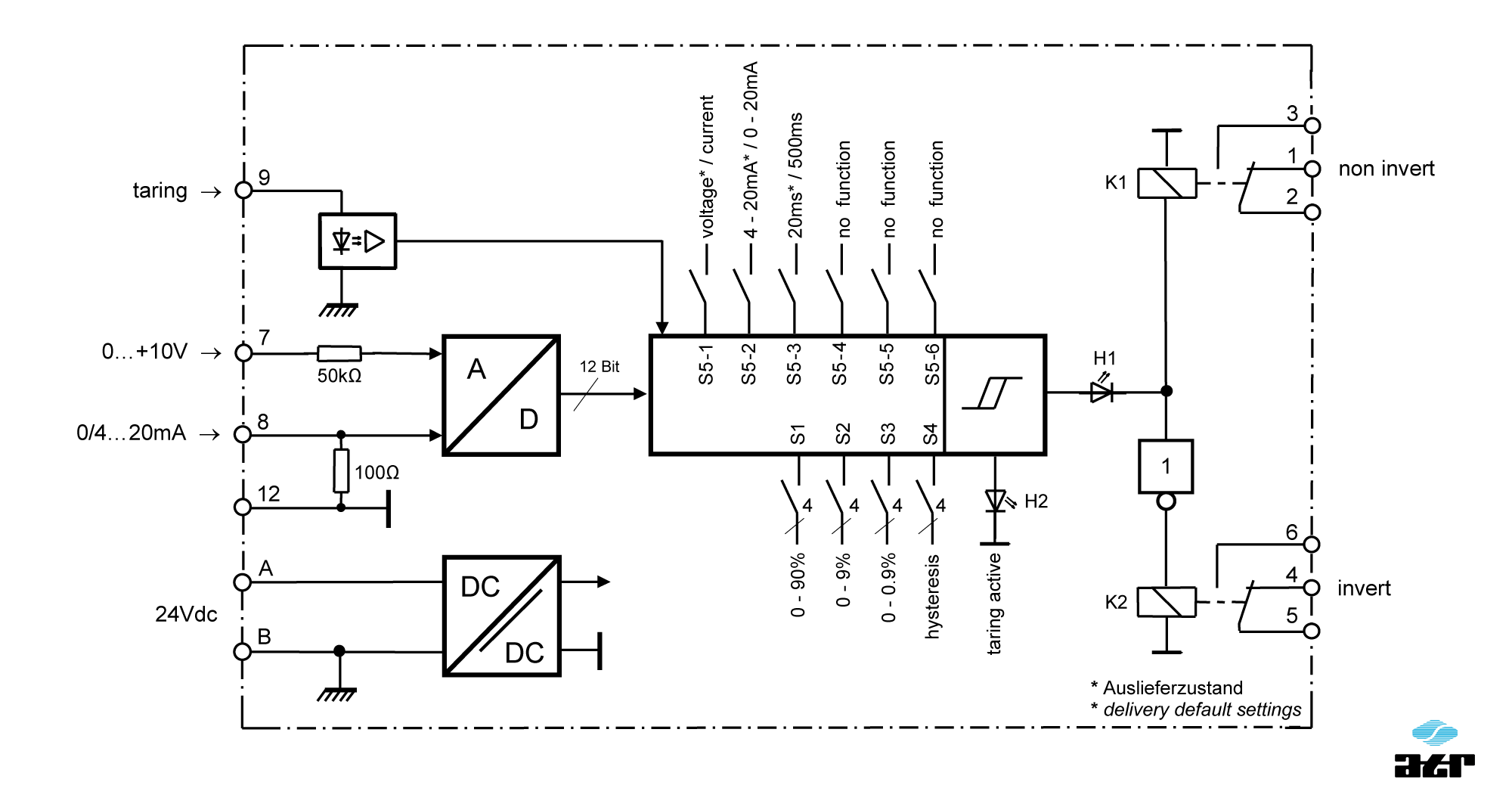

Anschlussplan

Anschlussplan: ATR Grenzwertschalter KM40

Zusätzliche Information

Gewicht 0.12 kg
