VM6 / VM8 / VM9

167,00 194,00  exkl. MwSt. zzgl. Versandkosten

Proportionalverstärker (22,5mm), max. 1A + 3A + 6A, Versorgung 20-35Vdc

Auswahl zurücksetzen
Artikelnummer: n. a. Kategorie:
  • Beschreibung
  • Zusätzliche Information
  • Technische Daten

Beschreibung

Die Proportionalverstärker VM6 / VM8 / VM9 eignen sich zur Ansteuerung von induktiven Verbrauchern wie Proportional-Regelventilen, Hysteresekupplungen, Bremsen und weiteren. Es können Lasten bis 1 A, 3 A und 6 A betrieben werden. Dabei sind zwei Betriebsarten möglich, einmal als Stromsteller oder, mit dem integrierten PI-Regler, als Regler zum Aufbau von Regelkreisen (z. B. für Druck, Geschwindigkeit usw.). Ein ebenfalls vorhandener einstellbarer Signalverstärker kann zur Anpassung oder Invertierung von Soll- oder Ist-Werten verwendet werden.

Verstärker mit zweierlei Funktion

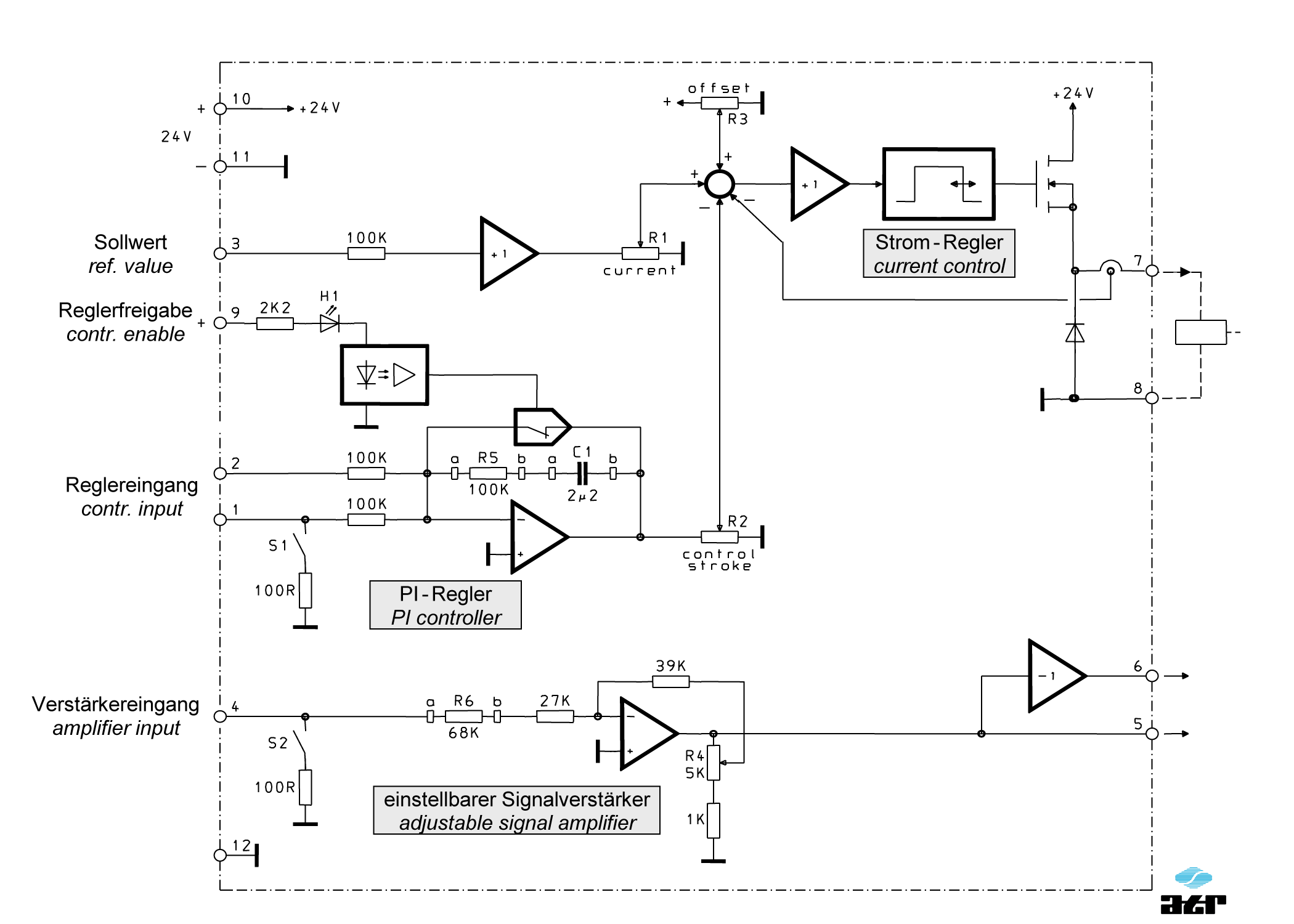

Die bei ATR Industrie-Elektronik erhältlichen Verstärker sind optimal abgestimmt. Sollen die Modelle als Stromsteller eingesetzt werden, muss der integrierte Regler gesperrt bleiben. Ein Soll-Wert wird dann auf den Eingang geschaltet. Bei einem maximalen Sollwert von 10 V kann der Ausgangsstrom per 20-Gang-Spindeltrimmer von 0 bis 100 % eingestellt werden. Der Nullpunkt ist von 0 bis 20 % verschiebbar. Wird der Verstärker als Regler zum Aufbau von Regelkreisen verwendet, muss eine Freigabe des integrierten PI-Reglers über den Steuereingang „Reglerfreigabe“ erfolgt sein. Zudem müssen die entsprechenden Eingänge mit Soll- und Ist-Werten beschaltet werden.

Weitere Informationen bei Ihrem Experten für MSR-Technik

Beachten Sie bitte auch das Datenblatt der Typen VM6 / VM8 / VM9, um ausführliche Informationen sowie zahlreiche technische Daten zu erhalten. Wir stellen Ihnen die Datei als praktischen PDF-Download zur Verfügung. Wenden Sie sich vertrauensvoll an uns, wenn Sie Fragen zu unserem umfangreichen Sortiment aus dem Bereich der Mess-, Steuer- und Regeltechnik haben sollten. Unsere erfahrenen Mitarbeiter helfen Ihnen gerne weiter.

Zusätzliche Information

Gewicht 0.115 kg
Ausgangsstrom

1A, 3A, 6A

Ansteuerung von

Proportionalventilen, Kupplungen, Bremsen

  • Stromregler bis 1A, 3A und 6A
  • für Proportionalventile, Kupplungen, Bremsen
  • zusätzlicher PI-Regler und Signalverstärker

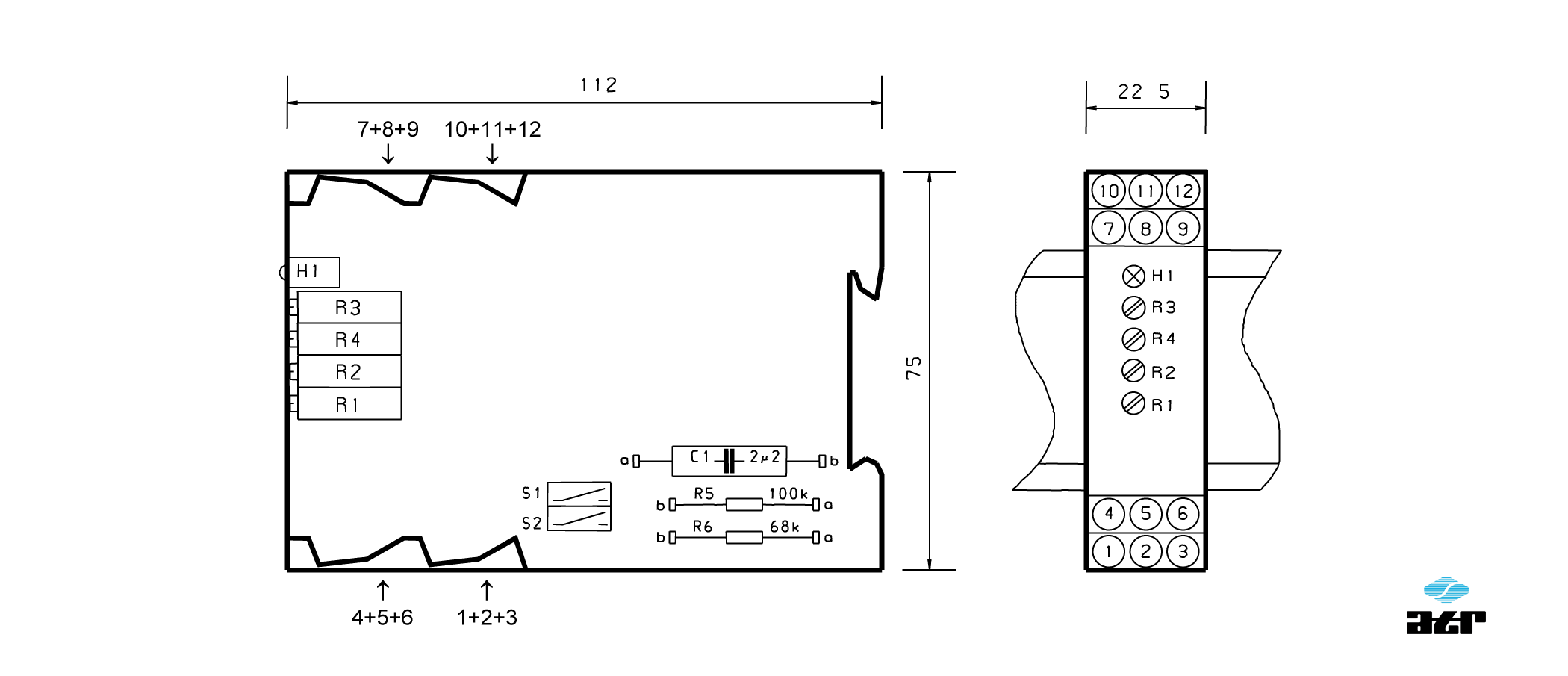

  • schmale Bauform 22,5mm
  • Normschienenmontage TS35
  • Versorgung 20...35Vdc
