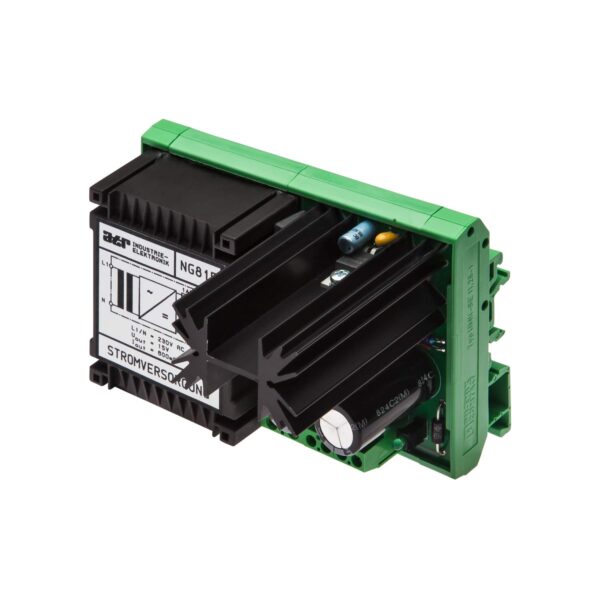

Netzgerät NG800

122,00  exkl. MwSt. zzgl. Versandkosten

linear geregelt, Ausgangsspannungen 5Vdc, 15Vdc oder 24Vdc, Ausgangsströme 700…800mA, aufrastbar auf 35mm Hutschiene

Artikelnummer: n.a. Kategorie:
Auswahl zurücksetzen

Beschreibung

  • linear geregelt
  • Ausgangsspannungen 5Vdc, 15Vdc oder 24Vdc
  • Ausgangsströme 700…800mA
  • aufrastbar auf 35mm Hutschiene

Die Netzgeräte sind linear geregelte Stromversorgungen. Sie sind aufgrund ihrer analogen Arbeitsweise sehr gut zur Versorgung von “anspruchsvollen” Schaltungen und Regelungen geeignet, wo es auf eine gute EMV ankommt.

Datenblatt – Netzgerät NG800

Netzgerät NG800 – Technische Daten

Versorgungsspannung (UIN) 230V ±10% / 50…60Hz
115V ±10% / 50…60Hz (Option)
Leistungsaufnahme 40VA
Absicherung 1A träge (5 x 20 mm)
Umgebungstemperatur 0…50°C
Gerätebefestigung Schnappbef. für 35mm Hutschiene
Anschlüsse Schraubklemmen 2,5mm2
Gewicht 650g
MTBF 962 Jahre gemäß EN 61709 (SN 29500) *
MTTFd 1925 Jahre gemäß EN 61709 (SN 29500) *
Spezielle technische Daten NG 805 NG 815 NG 824
Ausgangsspannung, geregelt 5V 15V 24V
max. Ausgangsstrom 0,8A 0,8A 0,7A
ΔU bei 10 – 90% Laständerung 400mV 400mV 300mV
Spannungsänderung ΔUIN = 10% 10mV 10mV 10mV
Temperaturdrift 1mV/K 2mV/K 4mV/K
max. Welligkeit 10mV 15mV 20mV

* Voraussetzungen: Ortsfester Betrieb in gepflegten Räumen,
mittlere Umgebungstemperatur 40 °C, keine Belüftung, Dauerbetrieb

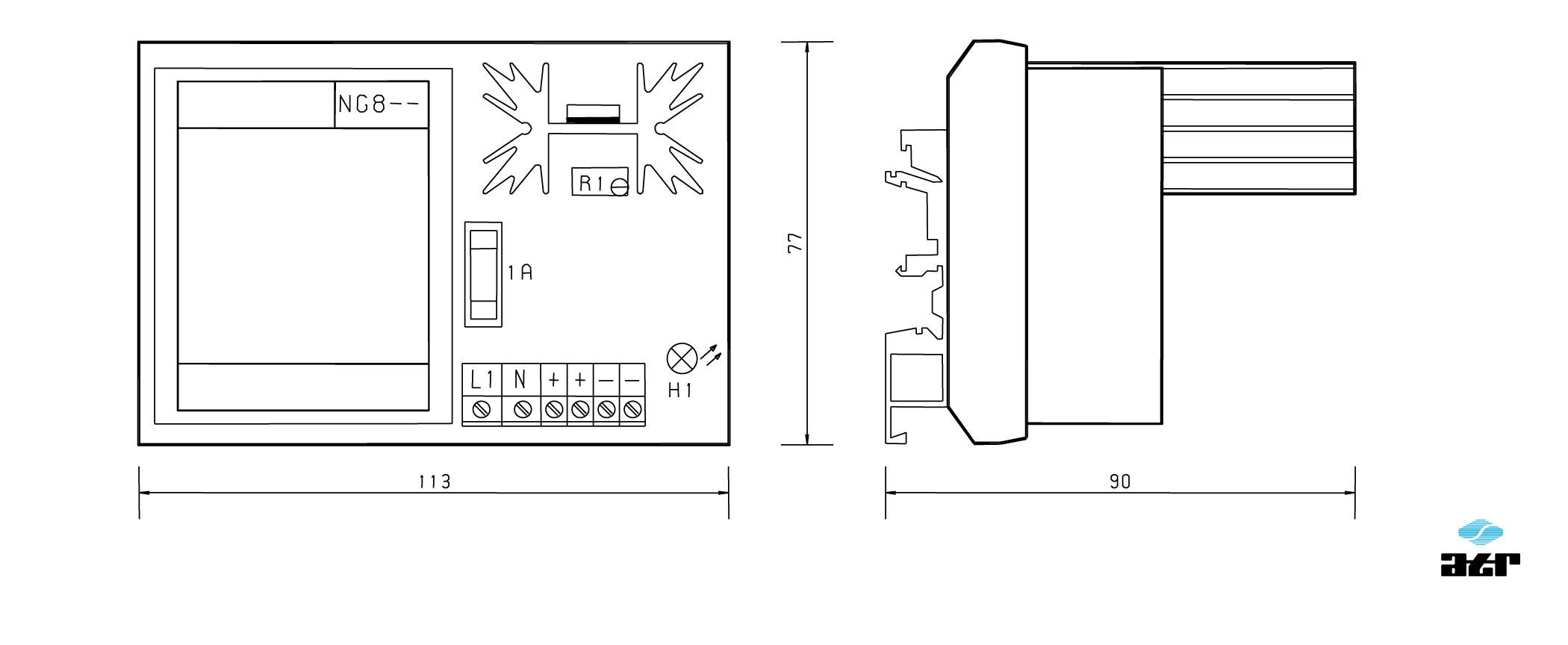

Gehäusemaße

Gehäusemaße: ATR Netzgerät NG800

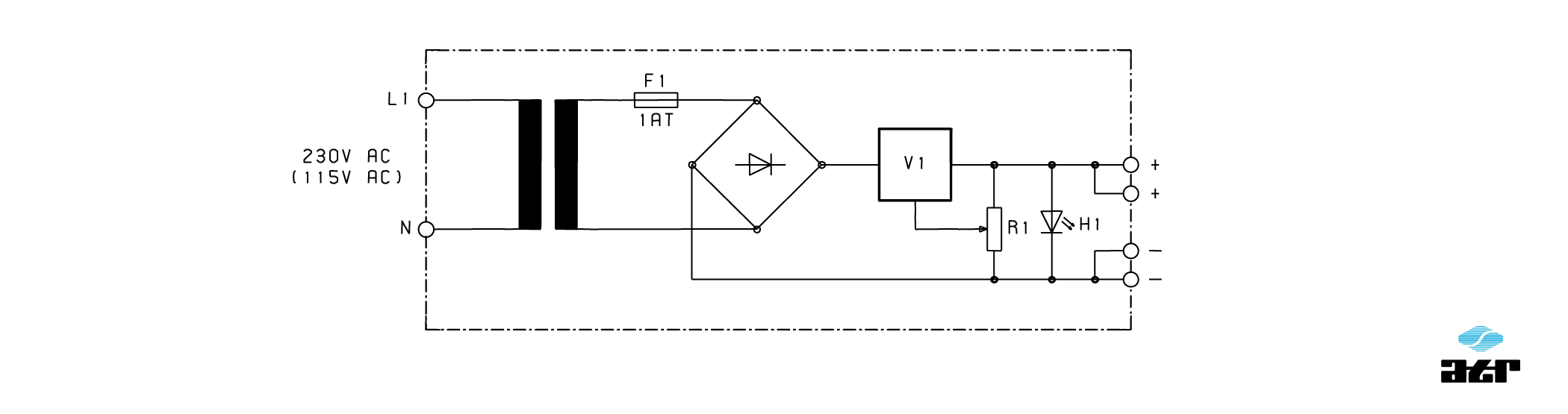

Anschlussplan

Anschlussplan: ATR Netzgerät NG800

Netzgerät NG800 -Gerätetypen-Übersicht

Typ UIN UOUT IOUT
NG 805 230Vac 5V 800 mA
NG 815 230Vac 15V 800 mA
NG 824 230Vac 24V 700 mA
NG 805-115V 115Vac 5V 800 mA
NG 815-115V 115Vac 15V 800 mA
NG 824-115V 115Vac 24V 700 mA

Zusätzliche Information

Gewicht n.a.
Ausgangsspannung

5V, 15V, 24V

Ausgangsstrom

800mA, 700mA

Versorgung U IN

230Vac, 115Vac
